哪些情况属违法发包、转包、分包、挂靠,看了就知道

第四条 本办法所称违法发包,是指建设单位将工程发包给不具有相应资质条件的单位或个人,或者肢解发包等违反法律法规规定的行为

第五条 存在下列情形之一的,属于违法发包:

(一)建设单位将工程发包给个人的;

(二)建设单位将工程发包给不具有相应资质或安全生产许可的施工单位的;

(三)未履行法定发包程序,包括应当依法进行招标未招标,应当申请直接发包未申请或申请未核准的;

(四)建设单位设置不合理的招投标条件,限制、排斥潜在投标人或者投标人的;

(五)建设单位将一个单位工程的施工分解成若干部分发包给不同的施工总承包或专业承包单位的;

(六)建设单位将施工合同范围内的单位工程或分部分项工程又另行发包的;

(七)建设单位违反施工合同约定,通过各种形式要求承包单位选择其指定分包单位的;

(八)法律法规规定的其他违法发包行为。

第六条 本办法所称转包,是指施工单位承包工程后,不履行合同约定的责任和义务,将其承包的全部工程或者将其承包的全部工程肢解后以分包的名义分别转给其他单位或个人施工的行为。

第七条 存在下列情形之一的,属于转包:

(一)施工单位将其承包的全部工程转给其他单位或个人施工的;

(二)施工总承包单位或专业承包单位将其承包的全部工程肢解以后,以分包的名义分别转给其他单位或个人施工的;

(三)施工总承包单位或专业承包单位未在施工现场设立项目管理机构或未派驻项目负责人、技术负责人、质量管理负责人、安全管理负责人等主要管理人员,不履行管理义务,未对该工程的施工活动进行组织管理的;

(四)施工总承包单位或专业承包单位不履行管理义务,只向实际施工单位收取费用,主要建筑材料、构配件及工程设备的采购由其他单位或个人实施的;

(五)劳务分包单位承包的范围是施工总承包单位或专业承包单位承包的全部工程,劳务分包单位计取的是除上缴给施工总承包单位或专业承包单位“管理费”之外的全部工程价款的;

(六)施工总承包单位或专业承包单位通过采取合作、联营、个人承包等形式或名义,直接或变相的将其承包的全部工程转给其他单位或个人施工的;

(七)法律法规规定的其他转包行为。

第八条 本办法所称违法分包,是指施工单位承包工程后违反法律法规规定或者施工合同关于工程分包的约定,把单位工程或分部分项工程分包给其他单位或个人施工的行为。

第九条 存在下列情形之一的,属于违法分包:

(一)施工单位将工程分包给个人的;

(二)施工单位将工程分包给不具备相应资质或安全生产许可的单位的;

(三)施工合同中没有约定,又未经建设单位认可,施工单位将其承包的部分工程交由其他单位施工的;

(四)施工总承包单位将房屋建筑工程的主体结构的施工分包给其他单位的,钢结构工程除外;

(五)专业分包单位将其承包的专业工程中非劳务作业部分再分包的;

(六)劳务分包单位将其承包的劳务再分包的;

(七)劳务分包单位除计取劳务作业费用外,还计取主要建筑材料款、周转材料款和大中型施工机械设备费用的;

(八)法律法规规定的其他违法分包行为。

第十条 本办法所称挂靠,是指单位或个人以其他有资质的施工单位的名义,承揽工程的行为。

前款所称承揽工程,包括参与投标、订立合同、办理有关施工手续、从事施工等活动。

第十一条 存在下列情形之一的,属于挂靠:

(一)没有资质的单位或个人借用其他施工单位的资质承揽工程的;

(二)有资质的施工单位相互借用资质承揽工程的,包括资质等级低的借用资质等级高的,资质等级高的借用资质等级低的,相同资质等级相互借用的;

(三)专业分包的发包单位不是该工程的施工总承包或专业承包单位的,但建设单位依约作为发包单位的除外;

(四)劳务分包的发包单位不是该工程的施工总承包、专业承包单位或专业分包单位的;

(五)施工单位在施工现场派驻的项目负责人、技术负责人、质量管理负责人、安全管理负责人中一人以上与施工单位没有订立劳动合同,或没有建立劳动工资或社会养老保险关系的;

(六)实际施工总承包单位或专业承包单位与建设单位之间没有工程款收付关系,或者工程款支付凭证上载明的单位与施工合同中载明的承包单位不一致,又不能进行合理解释并提供材料证明的;

(七)合同约定由施工总承包单位或专业承包单位负责采购或租赁的主要建筑材料、构配件及工程设备或租赁的施工机械设备,由其他单位或个人采购、租赁,或者施工单位不能提供有关采购、租赁合同及发票等证明,又不能进行合理解释并提供材料证明的;

(八)法律法规规定的其他挂靠行为。

万科在设计阶段的成本控制

PS: 然而对于做预算并没有什么用。^_^

阅读引语

万科在设计阶段就选择客户认可价值与支付代价最大差值的方案与部品,不单纯追求效果,也不片面追求低成本。万科要求,在各阶段设计和单项设计中,都应持续地开展方案优化工作,比较不同设计方案的所带来品质、效果、成本、效益等方面的差异,同时还要考虑物业维护成本、客户使用成本,从中选择最优设计方案,兼顾长期利益和短期利益的平衡

一、前期规划

1.产品组合

实施原理:根据不同的产品组合,追求土地的价值最大化和项目的利润最大化。

优化原则:根据项目获取前期七对眼睛的工作成果,综合确定规划设计中的最优产品组合。

2.成熟产品选用

实施原理:使用成熟产品不仅能够节约时间、提高效率,而且能够大幅度地减少后期的变更签证费用,从而降低产品建造成本。成熟产品的大量使用是未来的一个发展方向。

优化原则:在符合客户需求的前提下,尽量选用成熟产品。

3.建筑体形

实施原理:建筑外部体形的长宽比例、对称性以及复杂程度直接影响建筑物结构成本高低,同时建筑体形对节能产生较大影响。

优化原则:高层建筑单体应选择对称形式;地层建筑尽量形体简单;考虑抗震及成本要求。

4.土方工程

实施原理:外运及外购土方在项目实施过程中不仅耗费大量成本而且耗费极大精力,且为隐性成本,对客户并无直接价值体现,应尽可能减少土方外运及外购量。

优化原则:尽可能按原有地势建造产品,例如在坡地上建造坡地建筑,在洼地中建造地下室,能有效减少动土量。

5.山地建筑

实施原理:山地建筑的处理较为复杂,因地制宜是最好的选择。

优化原则:(1)根据山体高差确定产品类型;(2)山地建筑赠送的地下室面积应根据地形设计而不完全按营销要求。

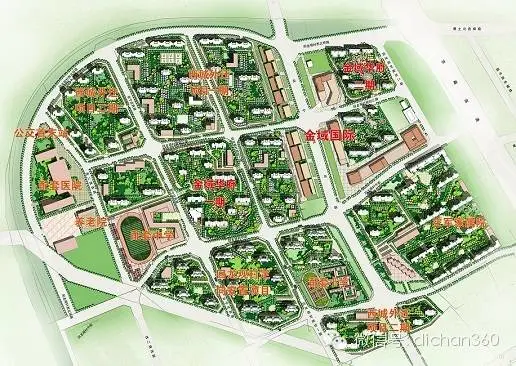

6.合理确定组团大小

实施原理:组团大小对成本的影响要点是:(1)每个组团一般需要1-2个出入口;(2)每个组团均有围墙;(3)每个组团均要考虑消防要求;(4)每个组团出入口均需配备专门安全管理与设施。

现实中的经验是:如果组团布置过小,则上述费用均大幅增加;如果组团布置过大,可能的物业服务能力跟不上。

优化原则:合理确定组团规模,避免组团规模过小;相对集中布置出入口。

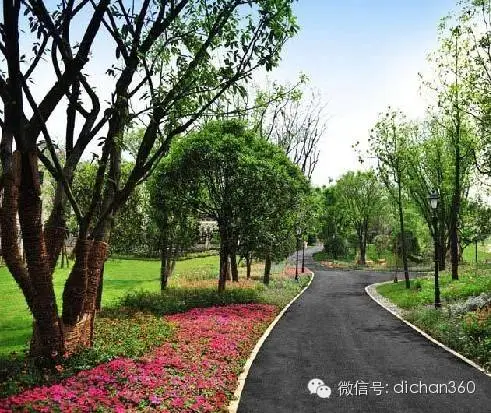

7.路网应合理简洁

实施原理:道路(包括基层和面层)造价远高于同等面积软景造价,在满足规范与交通组织的前提下,减少不必要的道路面积代之以软景可以节约大量的道路开支。

优化原则:减少路网的不合理曲线和弯折,道路的设计应充分考虑客户的需求。

8.优化出入口布置

实施原理:每设置一个道路出入口就意味着需增加管理人员及相应设备费用,并且此类费用将长期发生,同时也会带来一定安全隐患问题。

优化原则:满足消防、交通流向疏导等前提下,应尽量减少出入口。既可节省出入口的建造成本,又可减少出入口长期的人员管理费用。

9.布置消防分区

实施原理:消防设计规范中有对消防分区的明确要求,各消防分区之间的消防设备有明确要求。一般而言应尽量最大限度的布置消防分区,并使其布置的消防分区的面积尽量为其整数倍。

优化原则:(1)在符合消防规范的前提下,最大限度布置消防分区;(2)布置防火分区应注意住宅、商用、地下车库(单体、复式)的区别。

10.控制地下室面积

实施原理:地下室造价高昂,对建造地下室的要求是:在满足人防要求的前提下能少建则少建。

优化原则:严格控制地下室面积。

二、路网工程

11.道路宽度

实施原理:道路宽度与道路长度一样,减少道路宽度同样起到减少道路面积、增加建设用地、节约成本开支的作用。

优化原则:

(1)在满足消防与交通流量的前提下,适当地减少道路宽度,以节约建设用地。

(2)注意双车行道设置与单车行道设置,单车行道较车行道节约占地;

(3)通过设置单车行道会车区,可以有效地满足消防验收需要。

12.给水管的选择

实施原理:压力等级越高的管材造价越高,结合现场实际情况,不同区间管道适当选择不同的压力等级。

优化原则:着重考虑管材优选:综合施工、使用等因素,给水管经济合理性排序为;PE管→焊接钢管→无缝钢管→镀锌钢管→UPVC塑料管→球墨铸铁管→钢塑管。

13.排水管的选择

实施原理:合理进行施工组织设计,减少人工土方开挖量,减少土方倒运量。

优化原则:排水管排序为;规格500以内;UPVC波纹管→钢筋混凝土管→PE波纹管,规格500以上;钢筋混凝土管→UPVC波纹管→PE波纹管。一般情况下,机动车道下选用重型(Ⅱ级管或S2管材),对非机动车道下选用重型要严控

14.检查井设计

实施原理:室外排水是由管道系统和检查井系统组成,检查井系统的成本优化应从井的数量、井的规格、井的深度以及井盖等几方面入手。井太多也会影响美观和行车方便。

优化原则:避免设计盲目统一选用大规格井;控制重型井盖使用部位;除机动车道外的非机动车道或绿化带等部位严控采用重型,并尽量减少检查井数量。

15.管网埋深与井深

实施原理:排水系统中一般来说管网与井的深度越深,相应的土方工程量和建造造价都会增加。

优化原则:减少管网埋深与井深。

16.优化管网走向、长度

实施原理:管网的长度直接关系其造价,管道走向设计的系统性则决定了管道的长度

优化原则:优化管网走向、长度。

三、单体设计

17.建筑层高

实施原理:建筑层高直接影响建筑柱、墙体、垂直向管道管线的工程量,一般来说建筑物每增加0.1米,单层建筑成本增加2%左右。在高层建筑中层高的累计则会对建筑的基础产生较大影响。

钢筋含量和混凝土含量是体现结构设计经济性的最终检验指标,采用限额设计能有效地对设计院的设计工作进行约束。

优化原则:无特殊情况,层高采用2.8米。

18.结构设计

实施原理:在结构设计中,结构荷载和承载力均有一定系数和取值范围,若不对其做要求,设计院通常取值偏于保守,对其经济性考虑较少。

常用的钢筋主要有一级钢、二级钢、冷轧带肋钢、三级钢等,同样的构件使用不同的钢材其经济性不同,应该对使用的钢材种类根据不同的构件进行匹配。

优化原则:向设计院下发设计限额,跟进设计参数。

19.防火墙设置

实施原理:专业的消防防火墙造价昂贵,规范上允许利用建筑墙体作为防火墙。

优化原则:尽量利用建筑墙体设置防火墙,减少防火卷帘、防火门作为防火隔离等方法合理设置消防分区,减少消防水幕喷淋系统的设置。

20.减少沉降缝设置

实施原理:每设置一条沉降缝,不仅要增加缝自身的装饰费用,缝两侧也要增加柱、墙及基础的费用,因此沉降缝数量宜越少越好。

优化原则:在符合设计规范的情况下,减少沉降缝设置。

21.控制地下室层高

实施原理:在地下室层数确定的情况下,地下室层高是决定地下室埋深的主要因素,控制层高能够减少埋深,从而降低地下室结构成本。

地下室层高的确定一方面需考虑地下室停车和设备放置的需要,另一方面应考虑机械车位设置的可能性。

优化原则:严格控制地下室层高。

22.减少地下室层数

实施原理:地下室层数、层高以及室外地坪标高共同决定地下室埋深,从而影响地下室建造成本。如果通过对地下停车布置的优化,能在两(一)层地下室内解决三(二)层地下室的停车要求,无疑应减少地下室层数。

优化原则:严格控制地下室层数。

23.简化地下室排水

实施原理:地下室内排水通过建筑找坡实现,将地面水收集到排水沟。由于地下室面积较大,建筑找坡需进行大量混凝土浇注,费用昂贵。能否取消建筑找坡层?

优化原则:通过结构找坡

24.优化转换层

实施原理:转换层是指柱网的转换,高层建筑中由于地下室柱网与上部住宅柱网的布置差异巨大,一般设置转换层。转换层由于承受上部全部荷载,往往出现界面巨大的转换梁,转换层用钢量与混凝土用量一般而言非常大,设计中应予以关注。

优化原则:优化转换层

25.优化设备层

实施原理:设备层往往容易被忽视,设计中的保守和浪费情况也较为普遍,结构设计优化中不应忽略对设备层的优化。

优化原则:优化设备层。

26.简化屋顶造型

实施原理:坡屋面与平屋面、老虎窗与天窗、屋顶上造型构件之间均存在成本差异,如何对比选型应予考虑。

优化原则:既有经济性的比选又满足建筑的要求。

27.优化外挑外挂构件

实施原理:合理布置外挑外挂构件能较好地提高产品的素质,繁琐和过分复杂的外挑外挂件则不仅在建筑上显得多余,而且增加成本支出。

优化原则:精减过度的外挑外挂构件,形成建筑和成本的双赢。

28.铝合金门窗

实施原理:同样面积的门窗造价远高于建筑外墙造价,且直接影响建筑能耗。控制门窗面积不仅是建筑成本的要求,也是建筑节能的需要。

优化原则:通过节能测算指标来控制窗墙比;避免大面积西晒玻璃的使用,日落之前可获得较好的采光条件,但是进行空气调节的费用很高。在考虑满足通风要求的条件下尽量减少开启扇数量,并注意防止空气渗漏以及紧急出口设置,平开窗可以较推拉窗获得高的通风能力,但是开启形式设计需要考虑风压作用。

根据门窗系统(木、铝、塑)、项目产品定位、建设期和使用期全寿命周期费用综合选择门窗五金件系统。避免功能不足或过剩。慎重选择非标门窗系统,减少开模费用。

29.栏杆栏板

实施原理:栏杆作为建筑中的重要构件,但却往往容易被忽视,采用300元/米的栏杆与200元/米的栏杆总造价可能相差数十万。因此,一方面应根据客户需求确定栏杆档次,另一方面应尽量使用标准化栏杆,提高采购效率并降低成本。

优化原则:(1)尽量使用标准化栏杆;(2)栏杆、栏板档次规范化;(3)兼顾后期的维护费用。

30.外墙装饰

实施原理:外墙装饰主要是建筑外立面用材,包括石材、面砖、涂料的使用以及外挂件(木材、钢构件、陶制品)等。

一般来说,外立面讲究装饰精致,能起到大幅提高建筑观感效果的作用。同时也切忌外墙装饰材料的堆砌,万科就曾经有分公司的建筑立面方案被当地规划部门要求简化的例子;

建筑装饰另一个不能忽视的部分是:要考虑装饰材料的耐久性与后期维护成本。木制品容易开裂脱漆,钢制品易生锈,这些都是后期客户投诉的隐患。

优化原则:多方面比较,实现价值最大化。

31.部品及材料选择(百叶、玻璃雨棚)

实施原理:实用性与美观性相结合

优化原则:

  • (1)减少百叶、玻璃天窗等不易清洗的部品设计,室外防腐木的应用,减少后期的维护成本;
  • (2)栏杆百叶等非承重构件,需控制断面尺寸,不宜过大或过厚满足强度和刚度即可(需注意节点构造设计),间距满足安全和遮挡要求即可;
  • (3)玻璃雨蓬是由支撑系统与玻璃平板构成,一般需通过受力计算进行设计。支撑系统兼顾受力与造型的功能,玻璃主要是起到遮挡作用。玻璃雨蓬的优化一方面要注意玻璃的材质与厚度,另一方面则要简化支撑系统。

32.金属构件尽量标准化

实施原理:金属构件主要包括住宅的阳台栏杆、围墙栏杆、空调百叶、小院门等,金属构件的标准化不仅能够减少设计、招标次数,体现规模效益,还有利于性价比较高的金属构件的定型。

优化原则:金属构件尽量标准化。

33.钢构件的处理

实施原理:钢构件需区分使用场所(室内外),分别采用不同的防腐处理。

优化原则:室内楼梯扶手、楼梯间栏杆刷防锈漆+调和漆即可;室外栏杆选择氟碳喷涂或热镀锌+静电喷涂或热镀锌+普通喷涂。

四、景观工程

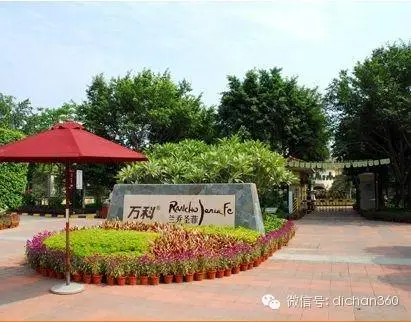

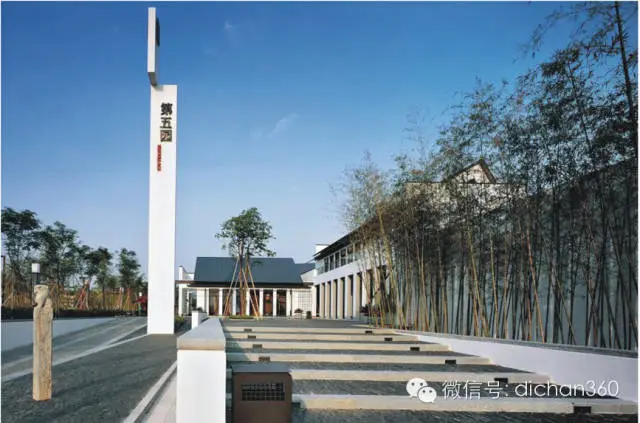

34.景观方案

实施原理:景观工程是项目中最能让客户产生好感的内容之一。在景观工程中的几个重要法则是:

  • (1)硬景成本比软景高得多;
  • (2)景观中花钱多并不一定效果好;
  • (3)绝大多数的客户对绿化的感觉比硬地铺装要好;
  • (4)景观中的软硬景比例是重要的指标;
  • (5)水景让人感受亲切,同样存在夜间噪音大、夏日蚊蝇多、后期维护管理费用高的缺点。

优化原则:对景观设计的优化决不能简单化—怎么省钱怎么来;更多的要与设计销售在沟通中与效果的把握中达到共识。另需关注细节,会有出其不意的效果(如残疾人通道、门槛斜坡等)。

35.景观标准做法

实施原理:拥有多年经验的累计,万科有能力形成自己的兼备经济性与功能要求的标准景观做法,以避免在后期的各项目设计中出现不同的设计方案,增加优化工作量。

优化原则:提供软硬景观标准做法表(如草坪、绿篱、道路、石材、砌块)及相应价格表。

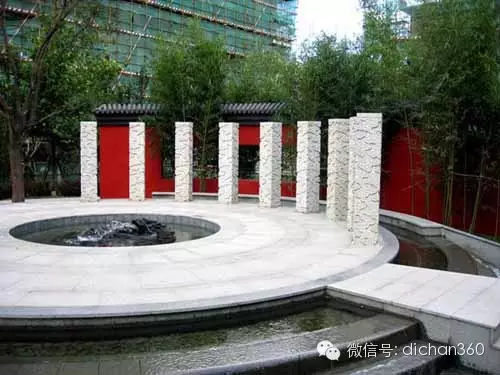

36.控制景观构筑物的数量与体形

实施原理:景观构筑物主要包括景观桥、墙、亭、台、廊、雕塑等。这类构筑物造价往往较高,使用过多对景观效果会产生不利影响。

优化原则:控制景观构筑物的数量与体形。

五、配套工程

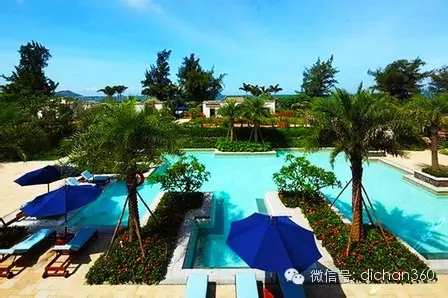

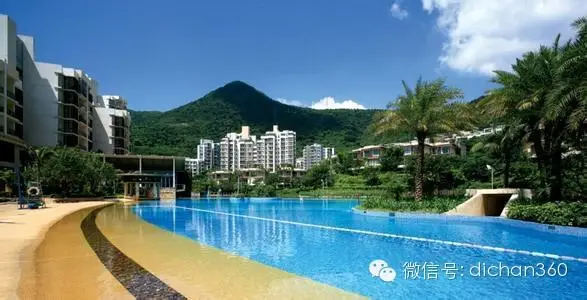

37.泳池设备选型

实施原理:泳池设计成本控制要点为:严格按照流量、过滤周期等参数合理选择泳池设备中的加压泵、沙缸、给水管径等主要设备。

优化原则:兼顾后期的运营成本。

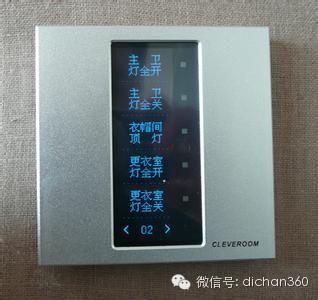

38.智能化方案规划比选

实施原理:智能化的设计方案决定了智能化工程的成本,采用符合项目规划的智能化方案能较大程度地节约智能化工程的成本。

优化原则:以项目的市场定位、规划设计思想和物业管理思路来确定智能化系统规划设计方案(如,封闭管理社区选用红外对射周界防翻越系统、开放的大社区管理结合封闭的单元管理选用电视监控加电子巡更系统)。

39.围墙设计分层次



实施原理:小区内围墙主要包括组团围墙、小区围墙与公建(例如学校)围墙,组团围墙与小区围墙的量所占比重较大。围墙的造价按不同的设计档次差别可达数倍之多。

优化原则:不同档次项目选择不同档次围墙,且兼顾实用性。

40.配套面积的控制

实施原理:同一项目,建设1万平米的配套与建设5千平米的配套所付出的成本代价的差别是数以千万计的。而这些成本都需要由可销售的产品来承担,因此控制配套面积是控制配套成本的最关键点。

优化原则:

  • (1)会所面积优化;
  • (2)学校面积优化;
  • (3)物业用房面积优化;
  • (4)架空层面积优化。

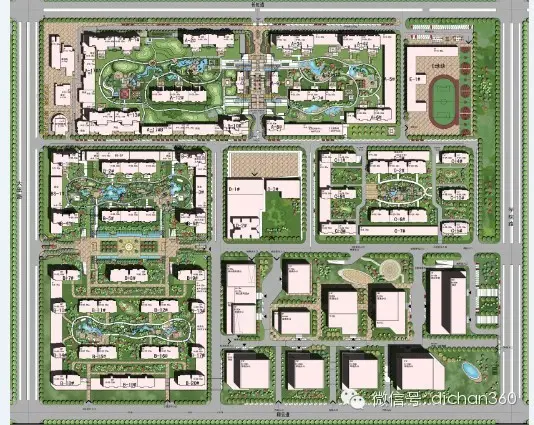

41.停车方式



实施原理:同样一块停车面积内,科学地规划停车方式与不合理的停车方式设计所能得到的有效车位数量是有很大差别。同样,从地面到地下各种停车位的建造成本有也巨大的差别。

优化原则:

  • (1)车位平面布置最优化:限定面积内停放量最大;
  • (2)车位建造成本由低到高的顺序为:地面露天车位→首层架空车位→地上独立车库→半地下车位→地下车位,具体停车方式要结合容积率情况综合考虑

42.配电设备布置

实施原理:配电设备的布置影响到配电房的设计以及配电房面积。

优化原则:

  • (1)测算配电设备分期布置与合并布置的经济性;
  • (2)所有供配电设备(除发电机组外的高压柜、变压器、低压柜)尽可能设在同一房间内,确保在符合规范要求下距离最短,以减少之间联接线路。

43.开闭所选址

实施原理:开闭所是所有电缆的出口,其位置直接决定了所用电缆的长度。在电缆价格高昂的现阶段,其长度是影响成本的一个非常重要的因素。

优化原则:合理布置开闭所位置,使整体走线长度最短

44.水泵房建设

实施原理:小区的供水往往有以下几种方式:从市政供水管网直接供水;当市政供水管网压力不够时,对部分高层住宅通过水泵方式加压供水;为整个小区建设水泵房,统一加压供水。统一建设水泵房往往投资在100-200万元左右。

优化原则:

  • (1)重点考虑建造水泵房的必要性;
  • (2)必须建造水泵房时应考虑建造位置及占用空间-应以距市政接入点最近为原则。
  • (3)根据项目产品组合(高层、小高层、多层),进行供水方案技术经济比选(带水箱变频加压控制系统;无负压管网直联式供水系统、市政压力直供或多方案组合等)

成功的捷径

成功的捷径是把大部分精力放在较大概率实现的事件上,而不是相反。许多人无法分辨概率大小,平均分配精力,造成了资源配置的严重不协调。假如生活欺骗了你,很有可能是你自己的原因。

DS砂浆是什么?

干拌砂浆也称为干混砂浆。

干混砂浆分类与标记 分类
1、普通干拌砂浆
DM — 干拌砌筑砂浆
DPi— 干拌内墙抹灰砂浆
DPe— 干拌外墙抹灰砂浆
DS — 干拌地面砂浆
2、特种干拌砂浆
DTA — 干拌瓷砖粘结砂浆
DEA — 干拌聚苯板粘结砂浆
DBI — 干拌外保温抹面砂浆
DEA主要组份是低碱特效膨胀熟料、高分子材料、致密材料、减缩材料等多种功能性材料配制而成的最新一代高效防水剂。



干拌砂浆就是将已将按照一定配合比混合好的干拌物,湿拌砂浆就是像商品砼一样运到现场的时候就是成平直接就能使用,但是和商品砼一样必须是运来多少赢多少无法保存了。现在一般除非有特殊说明都是套用干拌砂浆的,湿拌除非是一次性使用量非常大否则很不合适的。

干拌砂浆是在混凝土生产厂按施工方要求的砂浆等级配制搅拌好不含水的砂浆, 运到施工现场加水搅拌才能使用,干拌砂浆有用袋装和散装两种包装方法。 湿拌砂浆是在生产厂已加水搅拌后的砂浆,成品砂浆运送到施工现场可直接使用。



工程量清单计价审计的具体工作内容

工程量清单计价的审计工作首先,要明确建设项目清单审计的目的及程序,确定建设项目预算的真实性、正确性、合规性、完成性。即查明所编清单与施工图纸是否一致,查证各项计算是否与有关规定一致,内容、数字是否合理、准确,是否有虚假和错弊。然后要查证清单编制是否符合定额、标准和有关规定,认定清单的合法性,即能否作为签订施工合同的合法依据,使其具有法律效力。清单的审定过程由发包人委托的造价咨询或审计公司中的投资控制人员进行,可以在评标前也可以在发放中标通知书前。

其具体工作内容包括:

1、检查实行清单计价工程的合规性;

2、检查招标过程中,对招标人或其委托的中介机构编制的工程实体消耗和措施消耗的工程量清单的准确性、完整性;

3、检查工程量清单计价是否符合国家清单计价规范要求的“四统一”,即统一项目编码、统一项目名称、统一计量单位和统一工程量计算规则;

4、检查由投标人编制的工程量清单报价目文件是否响应招标文件;

5、检查标底的编制是否符合国家清单计价规范。

粉丝号有个卖那种没听过的面膜的微商

粉丝号有个卖那种没听过的面膜的微商,我看见功效特别厉害就问了一句:“过敏能行吗?”她说:“一贴就好。”我问:“长痘呢?”她说:“一贴就好。”“皮肤皱纹呢?”“可以极大缓解。”“感冒呢?”“也可以缓解。”我最后问:“那缺钙呢?”她想了一会儿,说:“我跟你说,我们做生意的,都相信奇迹。”

配电柜、箱编号规则说明

配电柜、箱编号说明

配电箱一般分为紧凑型配电箱,比如PZ30或GOLF型,常用于住宅户内或走廊墙上暗装,常由微型断路器构成,进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装,底距地按照规范要求不低于1.5米。明装配电箱,常常作为楼层总配电箱,下级为上述的紧凑配电箱,总配电箱经常设置在电井内,明装,总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB(中等电流,三相居多),进线一般为电缆,出线为导线到下级现场暗装的配电箱,型号一般为XM.柜式配电箱,一般落地,作为总进线使用。电箱一般型号无太多意义,主要看开关。

GCK、GCS、MNS 是低压抽出式开关柜;
GGD、GDH、PGL 是低压固定式开关柜;
XZW 综合配电箱; ZBW 箱式变电站;
XL、GXL 低压配电柜、建筑工地箱;
JXF 电器控制箱;
PZ20、PZ30 系列终端照明配电箱;
PZ40、XDD(R)电表计量箱 PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:
(1)PXT 明装配电箱,暗装加(R)
(2)K 有如表 1 的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10 表示:额定电流 250A/额定 短时耐受电流能力 10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1 单相输入;□/3 三相输入;1/3 表示混合输入
(5)□×□出线回路:单相回路×三相回路,6×3 单相 6 回路,三相 3 回路
(6)□/ □ 主开关型式/防护等级;1/IP30 单相主开关/IP30;
3/IP30 三相主开关/IP30
表 1:
序号 汉语拼音字头 中文解释 装配图号 电气原理图号
1 JL 计量箱 PXT01 PXT01 dq 系列
2 CZ 插座箱 PXT02 PXT02 dq 系列
3 ZM 照明箱 PXT03 PXT03 dq 系列
4 DL 动力箱 PXT04 PXT04 dq 系列
5 JC 计量插座箱 PXT05 PXT05 dq 系列
6 JZ 计量照明箱 PXT06 PXT06 dq 系列
7 JD 计量动力箱 PXT07 PXT07 dq 系列
8 ZC 照明插座箱 PXT08 PXT08 dq 系列
9 DC 动力插座箱 PXT09 PXT09 dq 系列
10 DZ 动力照明箱 PXT10 PXT10 dq 系列
11 HH 混合功能箱 PXT11 PXT11 dq 系列
12 ZN 智能箱 PXT12 PXT12 dq 系列

电气箱柜名称 编号 规格型号
高压开关柜 AH
高压计量柜 AM
高压配电柜 AA
高压电容柜 AJ
低压电力配电箱柜 AP
低压照明配电箱柜 AL
应急电力配电箱柜 APE
应急照明配电箱柜 ALE
低压负荷开关箱柜 AF
低压电容补偿柜 ACC 或 ACP
直流配电箱柜 AD
操作信号箱柜 AS
控制屏台箱柜 AC
继电保护箱柜 AR
计量箱柜 AW
励磁箱柜 AE
低压漏电断路器箱柜 ARC
双电源自动切换箱柜 AT
多种电源配电箱柜 AM
刀开关箱柜 AK
电源插座箱 AX
建筑自动化控制器箱 ABC
火灾报警控制器箱 AFC
设备监控器箱 ABC
住户配线箱 ADD
信号放大器箱 ATF
分配器箱 AVP
接线端子箱 AXT

举例说明吧
GCK 第一个 G 代表 配电柜 第二个 C 代表 抽屉式 第三个 K 代表 控制
GGD 第一个 G 代表 配电柜 第二个 G 代表 固定式 第三个 D 代表 动力
配电箱 1LA1a 1AL1b AT-DT 是什么意思 还有 1AP2 2AP1 3APc 7AP 1KX 之类的。。 。
这是工程配电系统图中各个配电盘的常用代号,由设计者自行编排,没有强制性的规范。但 遵循一定的规律,AL 是配电箱、AP 是动力配电箱、KX 是控制箱等。

例如: 1AL1b——代表一层一位置的 b 种类配电箱;

AT-DT——电梯配电箱;

1AP2——代表一层第二位置上的动力配电箱。

此说明仅供参考,谢谢!
